產品概述

OptiX OSN 8800智能光傳送平臺（簡稱OptiX OSN 8800），是華為新一代智能化的MS-OTN產品。它是根據以IP為核心的城域網發展趨勢而推出的面向未來的產品，采用全新的架構設計，可實現動態的光層調度和靈活的電層調度，并具有高集成度、高可靠性和多業務等特點。OptiX OSN 8800產品采用了統一的軟硬件平臺，可以實現單板的共用。每個產品各有亮點，滿足不同網絡應用。

產品特性

6.4 Tbit/s交叉容量，海量業務無阻自由調度

超大容量交換能力。單子架6.4 Tbit/s交叉實現超大容量節點自由調度。無需子架互聯，功耗低、機房占地面積少。

全顆粒OTN交換，支持ODU0/1/2/2e/3/4/flex全顆粒交換。

統一線路單板VC/ODU/PKT封裝能力，交叉板具備VC/ODU/PKT統一交換能力，使得設備具有真正融合的調度平面，實現帶寬靈活分配。

超大線路帶寬，靈活高集成架構

支持完善的軟判決（SDFEC、SDFEC2）和硬判決（HFEC、HFEC2和HFEC PLUS）方案，滿足不同長距離傳輸需求。

支持低成本的城域超100G解決方案，為城域提供大帶寬、低時延管道。

支持10 Gbit/s、40 Gbit/s、100 Gbit/s和200G混合傳輸，保護運營商投資。

支持Flexible ROADM，為超100G系統搭建好光層平臺。

高可靠性，海量數據無憂傳送

提供多種網絡級保護方案、基于ASON/GMPLS的智能網絡管理，全面保護線路光纖和業務。

提供立體的設備保護：電源設備保護、風扇保護、主控1+1保護、交叉1+1保護。

功耗低，易維護，全面降低OPEX

支持多種低碳技術，提供綠色環保的OTN解決方案。

適配19英寸子架，可滿足不同機柜類型的安裝（例如19英寸機柜和ETSI機柜）。

網管內嵌智慧光管系統，可提供友好人機界面，全方位監控網絡性能。

實現和OptiX OSN 6800/3800/1800的無縫對接，統一端到端管理網絡。

設備結構

OptiX OSN 8800 T32以子架為基本工作單位。子架采取獨立直流供電。

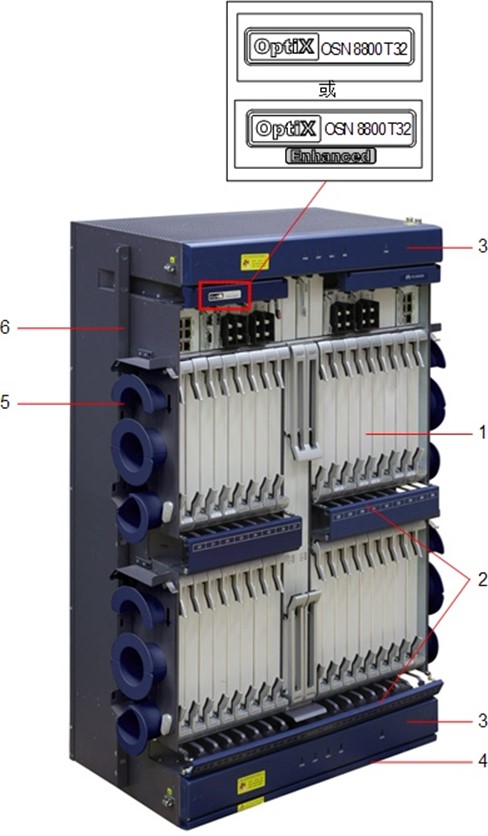

OptiX OSN 8800 T32子架結構示意圖

單板區：所有單板均插放在此區，共有50槽位。

走纖槽：從單板拉手條上的光口引出的光纖跳線經過走纖區后進入機柜側壁。

風機盒：OptiX OSN 8800 T32有上下兩個風機盒分別裝配3個大風扇，為子架提供通風散熱功能。風機盒上有四個子架指示燈，指示子架運行狀態。

防塵網：防止灰塵隨空氣流動進入子架，防塵網需要定期抽出清洗。

盤纖架：子架兩側有活動盤纖架，機柜內一個子架的光纖跳線在機柜側面可通過盤纖架繞完多余部分后連接到另一個子架。

子架掛耳：用于將子架固定在機柜中。
