產品概述

OptiX 2500+(Metro3000)設備是華為技術有限公司根據城域傳輸網的現狀和未來發展趨勢而推出的多業務傳送平臺MSTP（Multi-Service Transport Platform）設備。

OptiX 2500+(Metro3000)作為華為技術有限公司OptiX Metro系列產品之一，主要用于數據通信網絡中匯接層的業務匯聚；在骨干層業務量較小的網絡應用中，采用OptiX 2500+(Metro3000)也可作為骨干層傳輸設備；在接入層大業務量的網絡應用中，也可以采用OptiX 2500+(Metro3000)作為接入層傳輸設備。

該設備將SDH/ATM/以太網/DWDM技術融為一體；從而不但具有SDH設備靈活的組網和業務調度能力（MADM），而且通過對數據業務的二層處理，實現對ATM/以太網業務的接入、處理、傳送和調度，在單臺MSTP設備上實現話音、數據等多種業務的傳輸和處理。

此外OptiX 2500+(Metro3000)設備采用統一的用戶帶寬管理平臺，可以實現對用戶接入和傳輸帶寬的有效管理；對ATM業務可以通過VP Ring技術實現帶寬動態分配；對以太網業務可以通過虛擬局域網（VLAN）控制和二層交換技術，實現整個傳輸帶寬的共享。OptiX 2500+(Metro3000)設備還可以通過采用內置式DWDM技術，以低成本方式擴展環路傳輸帶寬。

產品特點

大容量、多速率、多協議的接入

Metro3000系統高階交叉能力為128 ×128 VC4，低階交叉能力為2016 ×2016 VC12，可按VC-12、VC-3或VC-4級別進行各端口間的業務交叉連接，單子架具有96個STM-1的接入能力。各種工作模式(REG/TM /ADM/MADM)及其任意組合，保證系統具有良好的兼容設計和擴容能力。對于數據業務系統可接入：以太網接口、ATM接口，并支持N*64k業務接 口，實現V.24/V.35/X.21等多種業務接入和匯聚，實現對小顆粒業務的接入和匯聚，對DDN網絡的優化及基站監控信息的傳送等方面為用戶提供了更多的解決方案。

強大的MADM，靈活的組網和配置能力

Metro3000系統配置相當靈活，每個網元既可配置為單個的STM-4/STM-16 TM或ADM系統，也可配置為STM-1、STM-4、STM-16接口組合的MADM系統，可實現多系統間的交叉連接，并具有從TDM業務到數據業務平 滑過渡能力。系統采用大規模的交叉連接矩陣和魯棒的軟件設計，利用MADM環網自愈的功能提供快速可靠的網絡保護，同時采用分布式調度，把原先業務的集中 調度功能改為由多個具有全交叉能力的MADM協同完成，降低網絡結構的復雜度。設備滿足多種網絡拓撲，包括點對點、線形、環形、網孔形等復雜網絡及大型網 絡組網需要，也可作為城域網中邊緣和接入層業務的匯聚和傳輸，實現對復雜網絡各種綜合業務的調配和路由保護。

多種超長距離傳輸方案

通過光纖放大器單元（OFA）可將系統的傳輸距離進一步拓展。光纖放大器單元包括功率放大器（BA）和前置放大器（PA）。

PDH接口的直接接入

OptiX 2500+(Metro3000)主子架可直接提供PDH接口，每個網元可接入504個E1、E1/T1、96個E3/T3或32個E4標準接口。此外還可以通過擴展子架提供更多的PDH接口。

OptiX 2500+(Metro3000)同時提供設備級別的保護和網絡級別的保護。

設備級別的保護可通過支路、定時、交叉連接等單元的冗余熱備份保護來實現?？蓪1、T1、E3和T3等PDH處理板實現1:8的設備級保護，對STM-1 SDH電接口處理板實現多達1:7的設備級保護。在一個子架上，還可以支持E1/T1、E4/STM-1接口同時保護的多個TPS保護組（最多支持4個）。對于ATM/IMA處理板，提供設備級的1+1保護。對于異常的工作條件下（電源過壓和欠壓、工作溫度過高）時，設備可以提供相應的保護措施。

網絡級別的保護包括SDH層保護、ATM層保護和以太網層保護。

傳送網網絡管理系統OptiX iManager可對OptiX 2500+(Metro3000)組成的復雜網絡進行集中操作、維護和管理（OAM），實現電路的配置和調度，保證網絡安全運行。

常用配置

華為Metro3000常用配置：系統控制與通信板SCC及交叉、時鐘處理板EXCS/XCS/XCL為必配功能板，華為Metro3000可選配單板有STM-16光接口板，如S16、S16A；STM-4光接口板，如SL4、SD4；STM-1光接口板，如SL1、SD1；STM-1電接口板，如SQE、SDE；E1/T1電接口板，如PD1、PQ1及E3/T3、155Mbit/s ATM處理板、以太網透傳板等輔助功能板。

物理特性

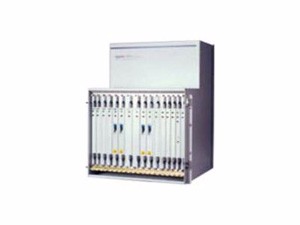

OptiX 2500+(Metro3000)設備主要安裝在ETSI 600mm機柜中。
