產品概述

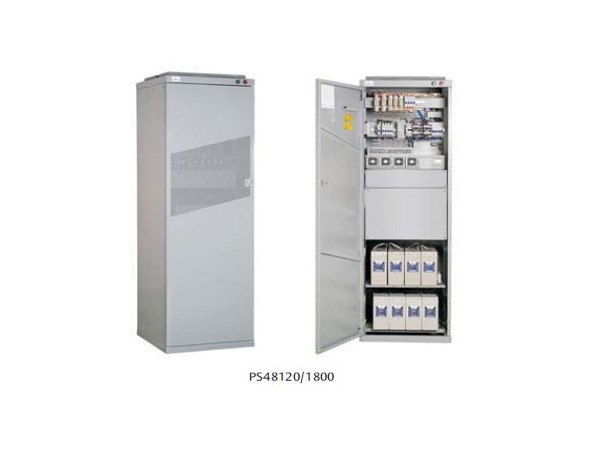

PS48120/1800電源系統是艾默生網絡能源集多年開發和網上運行經驗，采用DSP技術，為滿足通信網絡需求而設計的高可靠、高功率密度、高性能全數字化通信電源系統。

該系統提供了優秀的性能，比如智能電池監控，遠程監控及電池保護等功能，配備了一體化的交直流配電柜，并可選配1~3組蓄電池。可選配DPC48-3模塊，提供6V,12V,24V電源供用戶使用。PS48120/1800電源系統適用于接入、傳輸、鐵路小站、無線基站等通信網絡。

產品特點

全正面操作維護，適應中國國情
超寬的輸入電壓范圍(85Vac~300Vac)，電網適應能力強
整流模塊工作環境溫度范圍高(-40~70 ℃)，環境適應能力強
整流模塊采用全數字DSP控制技術，功率密度高
整流模塊采用全面軟開關技術，額定效率高達91%以上
符合UL, CE, NEBS等多種國內外標準，適用于居民區環境
交流側、直流側、信號端全方位的防雷設計
完善的蓄電池管理功能，提高電池使用壽命
完善的故障保護，故障告警功能
可記錄200條歷史告警記錄，可記錄10組電池測試數據
無損傷熱插拔，在線維護，方便快捷

交流配電

參數 技術指標 說明
供電方式 單相三線
輸入電壓 85V-300Vac，兩路手動切換 (X1型)
125V-285Vac，兩路自動切換 (X2型)
輸入空開 2*63A/2P
輸出空開 1*16A/1P X2型(X1型無)

直流配電

參數 技術指標 說明
額定電壓 -42~-58Vdc
負載總?cè)萘?100A
電池熔絲 100A*2
輸出分路 共7路
1*63A/1P, 2*32A/1P, 1*10A/1 空開
1*100ANT00,1*50ANT00,1*6ANT00 熔絲

整流模塊：R48-1800A

輸入電壓：85~300Vac(85~176Vac降功率輸出）
輸入電網頻率：45~65Hz
功率因數：≧0.99

輸出直流電壓：-42~-58V
輸出電流：0~33A
額定效率：≧91%
最大輸出功率：1740W

45 ℃滿功率輸出
55 ℃1450W輸出
65 ℃1160W輸出
監控模塊M500D:
監控單元能對系統故障進行聲光報警，同時能上報到后臺主機
歷史告警記錄存儲200條，并具有按鍵操作記錄功能
有8路輔助告警繼電器輸出
告警聲音、時間可控
自動均浮充；智能充電限流管理；負載下電；電池保護；放電測試；10組電池測試記錄
電池放電測試；定時放電、恒流放電、短時放電電池異常檢測
整流模塊開關機；整理模塊限流、調壓；電池組均充/浮充/測試轉換；負載下電；電池保護遠程接口
RS232,MODEM（可選），Internet接入（可選）

DC/DC變換器DPC48-3
輸入電壓范圍 43VDC~60VDC
輸出電壓標稱值 24V、12V、6V
輸出電壓范圍 22~28.5V、11~14.2V、5.5~7.1V
輸出額定功率 6V 12V 24V
0W 0W 0W
30W 100W 100W
60W 200W 200W

注意：1、三種電壓類型可任意組合 2、每種電壓類型只能選一種功率

機械參數

部件 外形尺寸高*寬*深 重量
監控模塊 87*85*287 0.8kg
整流模塊 87.9*85.3*272 2.0kg
機柜 2000*600*600 ≦110kg(X1型)
2000*600*600 ≦120kg(X2型)
